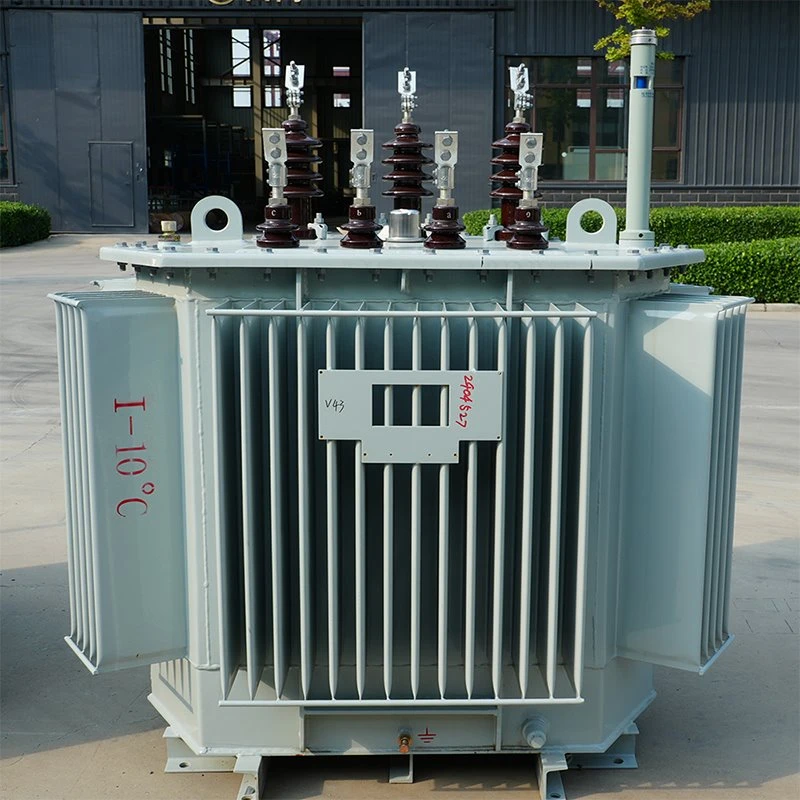

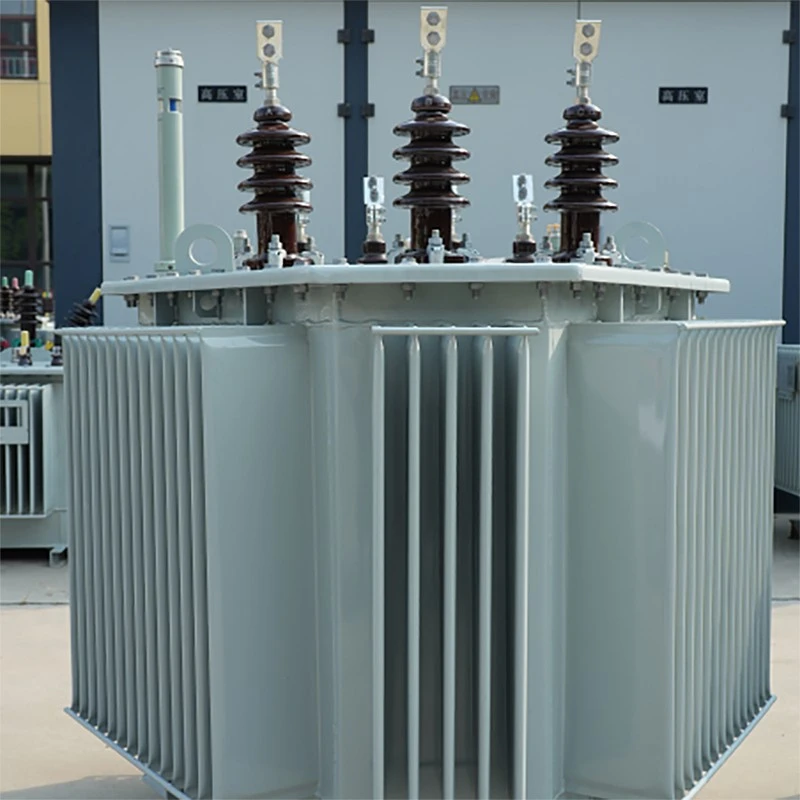

Transformer yang Tertutup rapat

Dalam sistem tenaga listrik modern, persyaratan keandalan peralatan,-bebas pemeliharaan, dan kemampuan beradaptasi terhadap lingkungan semakin meningkat. Trafo yang tersegel (sering mengacu pada trafo yang terendam minyak-yang tersegel sepenuhnya) adalah produk luar biasa yang diciptakan untuk memenuhi kebutuhan yang menuntut ini. Melalui desain struktural yang revolusioner, teknologi ini sepenuhnya memecahkan permasalahan utama seperti penuaan dan kelembapan oli trafo tradisional, memberikan pengguna pengalaman-tanpa rasa khawatir yang belum pernah ada sebelumnya.





Trafo yang tersegel, khususnya trafo yang terendam oli-dengan struktur yang tersegel sepenuhnya. Ciri utamanya adalah badan trafo (inti dan belitan) tersegel seluruhnya dalam tangki berisi minyak isolasi, yang bagian dalamnya benar-benar terisolasi dari atmosfer luar, dan tidak ada proses "pernapasan" dari reservoir minyak trafo konvensional (bantalan minyak). Desain ini secara radikal menghilangkan kontak minyak isolasi dengan oksigen dan kelembapan di udara, sehingga mencapai tujuan operasional "bebas perawatan-" atau "lebih sedikit perawatan".





1. Benar-benar bebas perawatan-:Struktur yang tersegel sepenuhnya mengisolasi minyak transformator dari udara, sangat menunda proses oksidasi minyak dan penuaan isolasi. Pengguna tidak perlu melakukan pengujian, penyaringan, dan penggantian oli secara rutin, dan siklus penggantian silikon higroskop lebih dari 5 tahun, yang sangat mengurangi biaya pengoperasian dan pemeliharaan serta risiko pengoperasian manusia.

2.Keandalan yang sangat tinggi:Hindari penurunan kekuatan isolasi yang disebabkan oleh penghirupan uap air akibat respirasi, perangkat internal selalu berada dalam lingkungan minyak isolasi yang kering dan stabil, tingkat kegagalan berkurang secara signifikan, dan umur desain lebih dari 30 tahun.

3. Adaptasi lingkungan yang sangat baik:Dengan ketahanan kelembaban, debu dan korosi yang sangat baik. Baik di daerah pesisir dengan kelembapan tinggi, lingkungan industri dan pertambangan yang berdebu, atau tempat yang dipenuhi gas kimia, trafo tersegel dapat beroperasi dengan stabil dan memiliki tingkat perlindungan yang tinggi.

4. Struktur kompak dan penampilan cantik:Biasanya dinding tangki bahan bakar bergelombang digunakan, menggunakan elastisitas lembaran bergelombang untuk mengimbangi ekspansi termal dan kontraksi volume minyak, menghilangkan tangki penyimpanan minyak yang besar, struktur keseluruhan lebih kompak dan bentuknya lebih halus.

5.Aman dan ramah lingkungan:Desain yang tertutup rapat secara efektif mencegah kebocoran minyak dan melindungi tanah dan lingkungan. Dilengkapi dengan katup pelepas tekanan, injeksi terarah jika terjadi kegagalan internal, untuk memastikan keselamatan pribadi dan peralatan.





Prinsip kelistrikannya sama dengan transformator terendam minyak biasa-dan konversi tegangan dicapai berdasarkan hukum induksi elektromagnetik. Yang membuatnya unik adalah prinsip mekanika struktur:

• Sealability dan tekanan internal:Ketika beban trafo berjalan, suhu oli naik dan volume oli isolasi mengembang, kemudian tekanan internal tangki oli meningkat dan dinding tangki oli bergelombang memanjang ke luar. Suhu oli turun dan volume oli menyusut, dan dinding bergelombang menyusut ke dalam untuk menjaga bagian dalam tangki tetap terisi oli dan mempertahankan sedikit tekanan positif, menghindari pembentukan tekanan negatif dan penghirupan udara.
• Isolasi dan pembuangan panas:Minyak isolasi sebagai media, di satu sisi melakukan tugas isolasi antara belitan dan belitan ke tanah, dan di sisi lain, secara konveksi memindahkan panas dari inti dan belitan ke dinding tangki, yang kemudian dibuang ke udara.







1. Teknologi Tangki Bergelombang Tersegel Sepenuhnya: Teknologi Kunci Inti. Kechang menggunakan-baja berkualitas tinggi dan membentuk tangki minyak tertutup melalui pengelasan presisi. Desain lembaran bergelombang dapat secara efektif mengkompensasi perubahan volume oli dan memiliki kekuatan mekanik yang tinggi. Ini telah lulus uji penyegelan vakum 50kPa.

2. Minyak isolasi-stabilitas tinggi: Minyak mineral berkualitas tinggi-dengan titik penyalaan lebih besar dari atau sama dengan 140 derajat dipilih, yang memiliki sifat isolasi stabil dan umur panjang.

3. Teknologi inti dan belitan canggih: Menggunakan lembaran baja silikon permeabilitas magnetik tinggi (seperti Shougang, Baowu Steel), pemrosesan laser untuk mengontrol duri Kurang dari atau sama dengan 0,03 mm, dikombinasikan dengan proses laminasi lima langkah, secara efektif mengurangi-kehilangan beban dan kebisingan pengoperasian.

4. Sistem Perlindungan Terintegrasi: Meskipun dirancang agar bebas-perawatan, perlindungan keamanan tidak mengenal kompromi. Katup pelepas tekanan standar (injeksi terarah), relai gas (perlindungan gas, akurasi tindakan Aliran oli kurang dari atau sama dengan 0,5 m/s), dll., tindakan cepat jika terjadi kegagalan.





1. Tentukan skenario aplikasi:Apakah tempat tersebut memiliki kelembapan tinggi, dataran tinggi, banyak debu, atau pembatasan pemeliharaan yang ketat? Transformator tersegel ideal untuk skenario seperti itu.

2.Fokus pada kelas efisiensi energi:Pilih seri efisiensi energi tinggi tingkat pertama dan kedua. Meskipun investasi awalnya sedikit lebih tinggi, kehilangan-tanpa beban dan kehilangan beban yang sangat rendah dapat menghemat banyak tagihan listrik dalam pengoperasian-jangka panjang. Dengan mengambil contoh trafo 1000 kVA,-efisiensi energi tingkat pertama adalah 23000 kwh listrik per tahun di jalan dibandingkan trafo efisiensi energi-tingkat ketiga.

3. Memeriksa kinerja kritis:

• Kemampuan menyegel: Pabrik diharuskan menyediakan laporan pengujian segel vakum.
• Nilai kerugian: Bandingkan kehilangan-tanpa beban dan kehilangan beban untuk memastikan lebih baik dari standar internasional.
• Tingkat perlindungan: tingkat IP standar, perlindungan yang lebih tinggi diperlukan untuk penggunaan di luar ruangan.

4. Periksa kekuatan pemasok:Pilih pabrikan seperti Kechang Electric dengan lini produksi yang sepenuhnya otomatis, peralatan deteksi canggih (seperti penguji dampak petir) dan ISO9001 serta sertifikasi internasional lainnya. Produk yang telah lulus uji tipe komprehensif dari Pusat Inspeksi dan Pengujian Kualitas Produk Listrik Nasional Tiongkok untuk menguji dan mematuhi peraturan.

5. Verifikasi perangkat perlindungan:Konfirmasikan apakah katup pelepas tekanan, relai gas, dll. merupakan produk dari-merek terkenal, sehingga memastikan penggunaan yang aman.







Kelembaban tinggi/Daerah pesisir: seperti pabrik pesisir, dermaga, catu daya pulau, penyegelan efektif terhadap korosi semprotan garam dan intrusi gas pasang surut.

Kawasan industri yang sangat berpolusi: kimia, metalurgi, semen, pertambangan, dan lingkungan berdebu dan berpolusi lainnya.

Lokasi yang tidak dijaga: Pembangkit listrik fotovoltaik, stasiun penguat pembangkit listrik tenaga angin, gardu traksi kereta api, gardu induk perkotaan dan tempat-tempat lain di mana pemeliharaan rutin sulit dilakukan.

Area dengan persyaratan keselamatan dan perlindungan lingkungan yang tinggi: pusat komersial, kawasan pemukiman, rumah sakit, sekolah, dll., untuk mencegah kebocoran minyak dan polusi.

Area multi-seismik: Struktur tertutup kuat dengan ketahanan seismik lebih baik.





Trafo tersegel pada umumnya terdiri dari komponen-komponen berikut:

1. Badan: Termasuk inti besi (rangkaian magnet dan rangka) dan belitan (rangkaian tegangan tinggi dan tegangan rendah).

2. Tangki minyak bergelombang yang tertutup rapat: Badan wadah dan minyak isolasi, wadah inti untuk mencapai isolasi dari dunia luar.

3. Minyak isolasi: Diisi dengan tangki bahan bakar untuk menjalankan fungsi isolasi dan pendinginan.

4. Lembaran bergelombang atau radiator ekspansi: dengan pembuangan panas dan kompensasi volume.

5. Casing Terisolasi Tegangan Tinggi/Rendah: Memimpin arus dengan aman keluar dari tangki.

6. Perlindungan internal: relai gas (pemantauan kesalahan internal), katup pelepas tekanan (perlindungan tekanan berlebih).

7. Sakelar ketuk: Digunakan untuk mengatur tegangan keluaran, biasanya pengaturan tegangan non-eksitasi (diperlukan operasi pemadaman listrik).

8. Aksesori untuk katup injeksi oli, katup pelepasan oli, dll.: Untuk produksi atau pengoperasian dalam kasus ekstrim.





Trafo tersegel mewakili arah lanjutan dalam pengembangan teknologi-transformator terendam oli, yang secara sempurna menggabungkan kinerja konversi energi listrik yang unggul dengan pengalaman pengoperasian yang hampir-bebas perawatan-sehingga menghasilkan biaya siklus hidup yang sangat rendah dan keandalan pasokan daya yang sangat-tinggi bagi pengguna.
